Section-47, Reference

Model 983 (front)

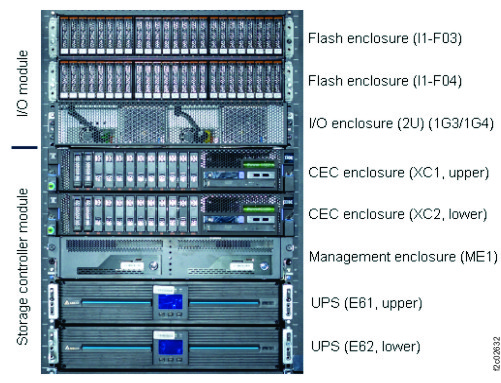

Figure 1. Locations in rack (front)
Locations in rack (front)

Model 983 (rear)

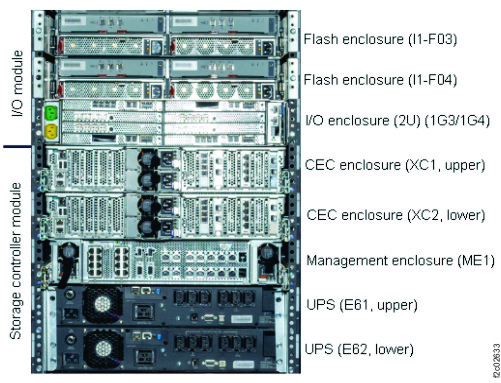

Figure 2. Model 983 (rear)
Model 983 (rear)

Model 983 cables (rear)

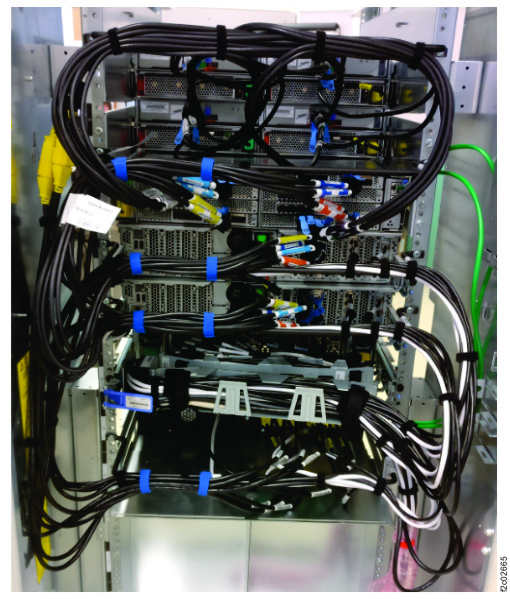

Figure 3. Model 983 cables (rear)
Model 983 cables (rear)
Table 1. Cable bundle 1, enclosure cable groups and cable types.
Enclosure Cable group Cable Types in Each Cable group
I/O enclosure (1G3/1G4) PCN
CEC (XC1, upper) Cable tie bar pre-fastened to cable group
  • Ethernet
  • I2C interface
  • Power
  • RS-485 serial interface
CEC (XC2, lower) Cable tie bar pre-fastened to cable group
  • Ethernet
  • I2C interface
  • Power
  • RS-485 serial interface
Management enclosure Cables pre-routed through cable management arm
  • Ethernet
  • Power
  • Power control network (PCN)
  • RPC
  • USB
  • VGA
UPS (E61, upper) Cable tie bar pre-fastened to cable group
  • Power
  • Ethernet
  • Serial
UPS (E62, lower)
  • Power
  • Ethernet
  • Serial
Table 2. Cable bundle 2, cable group and cable types
Enclosure Cable group Cable Types in Each Cable group
I/O enclosure (I1-1G3/1G4) Cable tie bar pre-fastened to cable group
  • PCIe
  • Power
CEC (XC1, upper) PCIe
CEC (XC2, lower) PCIe
UPS (E61, upper) Power
UPS (E62, lower) Power
Table 3. Cable bundle 3, cable groups and cable types
Enclosure Cable group Cable Types in Each Cable group
Flash enclosure (I1-F03) Power
SAS
Flash enclosure (I1-F04) Power
SAS
I/O enclosure (1G3/1G4) SAS
UPS (E61, upper) Power
UPS (E62, lower) Power
Table 4. Cable bundle 4, cable groups and cable types
Enclosure Cable group Cable Types in Each Cable group
I/O enclosure (1G3/1G4) PCIe
CEC (XC1, upper) PCIe
CEC (XC2, lower) PCIe
