Storage enclosure location codes (Models 941, 94E)

  • For location codes for parts except DDMs, see Figure 1.
  • For location codes for DDMs, see Figure 2.
  • For storage enclosure physical location codes used in the MES installation instructions, see Figure 3, Figure 4, and Figure 5.

Location codes for parts except DDMs

Figure 1. Storage enclosure locations
Storage enclosure 1
Table 1. Location codes for parts except DDMs
Location code Part name
U2nnn.D01.sssssss Storage enclosure
U2nnn.D01.sssssss-P1 Storage enclosure backplane
U2nnn.D01.sssssss-P1-C1 Fibre channel interface card (FCIC)
U2nnn.D01.sssssss-P1-C1-Tx (x = 1-4 left to right) (Connector on FCIC)
U2nnn.D01.sssssss-P1-C2 Fibre channel interface card (FCIC)
U2nnn.D01.sssssss-P1-C2-Tx (x = 1-4 left to right) (Connector on FCIC)

Location codes for DDMs

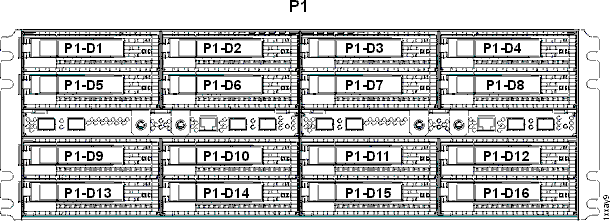

Figure 2. Storage enclosure locations (continued)
Location Storage enclosure 2
Table 2. Location codes for DDMs
Location code Part name
U2nnn.D01.sssssss-P1-Dx (x = 1-16)
Disk drive module (DDM)

Storage enclosure physical location codes used in MES installation instructions

Figure 3. Rack-1 storage enclosure locations (front and rear view)
Rack-1 storage enclosures (front and rear view)

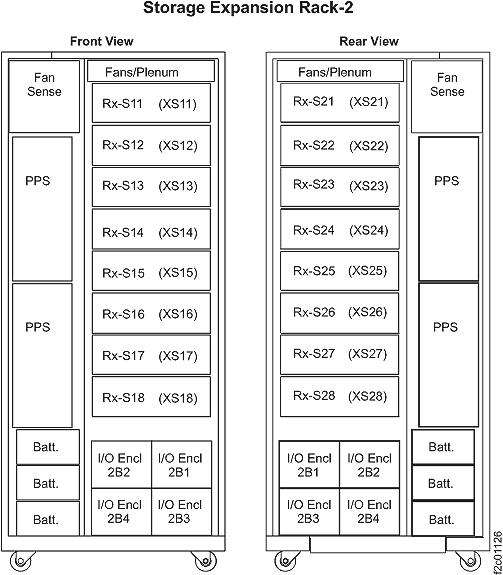

Figure 4. Storage enclosures in expansion rack with I/O enclosures
Storage Expansion Rack

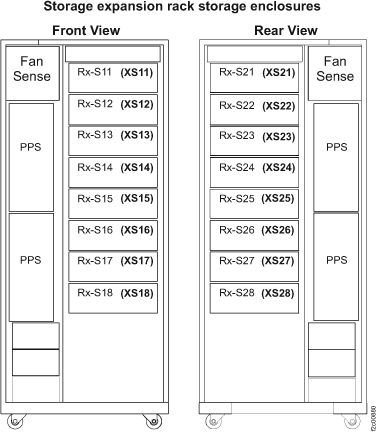

Figure 5. Storage enclosures in expansion rack with or without I/O enclosures
Storage enclosures in expansion rack with or without I/O enclosures
