Storage enclosure location codes (Models 98x, PCIe flash enclosure, 30 SSD slots, 1.8 inches)

The physical location identifier format is Rx-By, where x is the rack number and y is the enclosure number (01-16) top to bottom.
Note: Locations B01 and B03 do not exist in models 980 and 98B.
Locations B05 through B08 exist in model 982 only.
Locations B09 through B16 exist in model 98F only.
Table 1. Location codes for storage enclosure (30 SSD slots, 1.8 inches)
Part name Reference
Storage enclosure midplane (front view) Figure 1
Storage enclosure midplane (rear view) Figure 2
Storage enclosure power supply Figure 2
Storage enclosure RAID controller card Figure 2
Storage enclosure solid-state disk (SSD) Figure 1
Storage enclosure solid-state disk (SSD) dummy module Figure 1
Figure 1. Storage enclosure locations, 30 SSD slots, 1.8 inches (Models 961, 96E, 98x) (front view)
Note: Models 98x do not have the vertical enclosure option.
Storage enclosure locations, 30 SSD slots, 1.8 inches (front view)
Table 2. Storage enclosure locations, 30 SSD slots, 1.8 inches (front view)
Location Code Part Name
U2107.D03.<nnnnnnn> Storage enclosure (30 SSD slots, 1.8 inches)
Not a FRU
U2107.D03.<nnnnnnn>-P1 Storage enclosure midplane
U2107.D03.<nnnnnnn>-P1-Dx (x = 1-30) Solid State Disk (SSD)
Solid State Disk (SSD) dummy module
Figure 2. Storage enclosure, 30 SSD slots 1.8 inches (rear view) (Models 961, 98x)
Note: Models 98x do not have the vertical enclosure option.
Storage enclosure, 30 SSD slots 1.8 inches (rear view)
Table 3. Storage enclosure locations, 30 SSD slots, 1.8 inches (rear view)
Location code Part name
U2107.D03.<nnnnnnn> Storage enclosure (30 SSD slots, 1.8 inches)
Not a FRU
U2107.D03.<nnnnnnn>-P1 Storage enclosure midplane
U2107.D03.<nnnnnnn>-P1-C1 Storage enclosure RAID controller card
U2107.D03.<nnnnnnn>-P1-C1-A1 Storage enclosure RAID controller fan assembly
U2107.D03.<nnnnnnn>-P1-C1-T1 Not used
U2107.D03.<nnnnnnn>-P1-C1-T2 Not used
U2107.D03.<nnnnnnn>-P1-C1-T3 PCIe connector
U2107.D03.<nnnnnnn>-P1-C2 Storage enclosure RAID controller card
U2107.D03.<nnnnnnn>-P1-C2-A1 Storage enclosure RAID controller fan assembly
U2107.D03.<nnnnnnn>-P1-C2-T1 Not used
U2107.D03.<nnnnnnn>-P1-C2-T2 Not used
U2107.D03.<nnnnnnn>-P1-C2-T3 PCIe connector
U2107.D03.<nnnnnnn>-P1-E1 Storage enclosure power supply
U2107.D03.<nnnnnnn>-P1-E1-T1 Power connector on power supply
U2107.D03.<nnnnnnn>-P1-E2 Storage enclosure power supply
U2107.D03.<nnnnnnn>-P1-E2-T1 Power connector on power supply
Figure 3. Rack 1-5 storage enclosure and I/O enclosure location codes (single-phase Models 981, 98E) (front view)
Rack 1-5 storage enclosure and I/O enclosure location codes (Models 981, 98E) (front view)
Figure 4. Rack 1-5 storage enclosure and I/O enclosure location codes (three-phase Models 981, 98E) (front view)
Rack 1-5 storage enclosure and I/O enclosure location codes (three-phase Models 981, 98E) (front view)
Figure 5. Rack 1-3 storage enclosure and I/O enclosure location codes (Models 980, 98B) (front view)
Rack 1-3 storage enclosure and I/O enclosure location codes (Models 980, 98B) (front view)

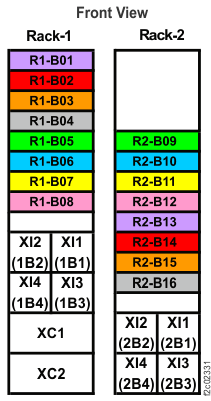

Figure 6. Rack 1-2 storage enclosure and I/O enclosure location codes (Models 982, 98F) (front view)
Rack 1-2 storage enclosure and I/O enclosure location codes (Models 982, 98F) (front view)
