Model 951 with two I/O enclosures

Use the point-to-point cabling diagram below to route SPCN cables in a Model 951.

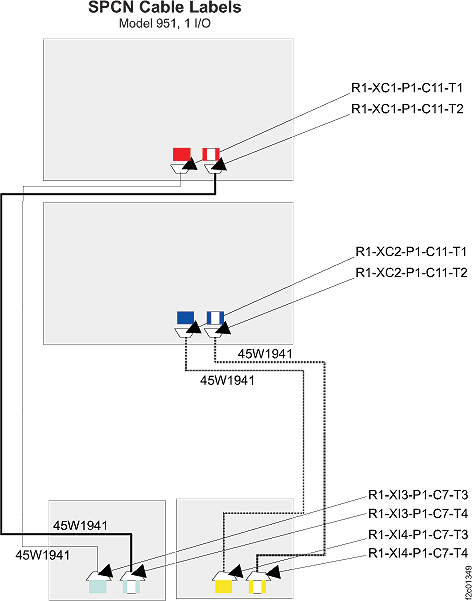

Figure 1. Model 951, two I/O enclosures
Model 951 SPCN cable labels with two I/O enclosures
Table 1. SPCN Cabling (Model 951 with two I/O enclosures)
From To FRU P/N
R1-XC1-P1-C11-T1 (1B3) R1-XI3-P1-C7-T3 45W1941
(1B3) R1-XI3-P1-C7-T4 R1-XC1-P1-C11-T2 45W1941

R1-XC2-P1-C11-T1 (1B4) R1-XI4-P1-C7-T3 45W1941
(1B4) R1-XI4-P1-C7-T4 R1-XC2-P1-C11-T2 45W1941
